家谱线形世系图是这样画成的

作者：罗良富http://www.luos.org

谱牒之作，所以明世系，别亲疏，正根本，序昭穆也。而世系图是家谱中的主体部分，它既直观表达一个家族的世系传承关系，又检验其世系传承关系是否明确──世系没有理清楚，世系图一定画不出来。
世系图以宝塔式图谱的树系图谱和线形图谱（平行图谱）最为常见，现代修谱则因印刷版式的原因更以后者为最。
世系图的制作本质上是图形处理，用一般的文字处理很难画好，故需把握一些图形工具的运用。下面以最常见的线形图谱为例，根据自己的实践，一步步说明用最常见的图形软件，绘制家谱世系图的画法。

一，文字编排
工具：WORD

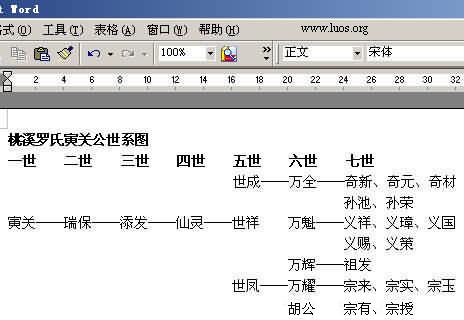

这一步没有难度，就是把一个家族的人，按自左至右依辈序，从上到下为排行，进行整齐排列。每代间距保持一致，并在直系两代间用直线符号连起来。

注意：这一步是基础，一定要把上下关系（辈序）弄准确，在保证上下、左右关系清楚前提下，尽可能排列紧凑，以缩小最后形成图片的个头。

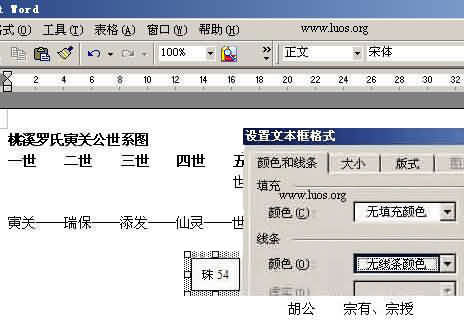

难点：当横线上要标明代数等时，要这样做：选择“插入\文本框”，输入文字后，把鼠标指向文本框的边，当鼠标变成十字形黑色箭头的状态下，右击鼠标选择“设置文本框格式”，然后点“颜色和与线条”，在颜色下选“无填充颜色”，在线条下选“无线条颜色”。然后，将文本框放到横线上即成（也可以另做成小图片，最后粘贴上去）。

二，屏幕截图
工具：HyperSnap （也可按“print”键进行屏幕打印）

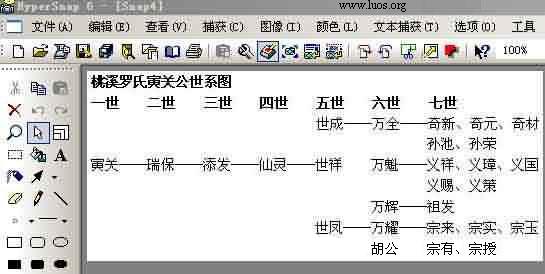

打开HyperSnap，用“区域捕获”将上步排列好的内容截屏为图片，保存为JPG格式。

难点：当内容较大，超出屏幕时，要分段截图，然后用图像工具新建一个空白图像，并显示“网格”，依次粘贴捕获下来的图片（利用网格对齐），重新合成一张整图。
当然，如果你的HprSnap版本比较高，具有“滚动捕获区域”功能，这个难点也就不存在了。

三，画连线
工具：Mspaint（系统自代的画图工具）

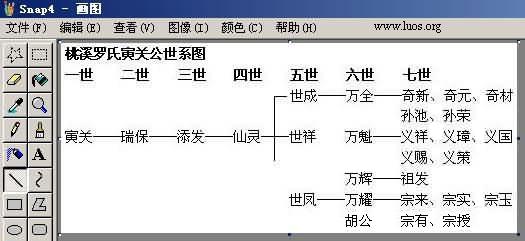

用画图打开截屏下来的图片，用直线工具把第一步没有完成的上下左右连起来（为精确，可在“查看/缩放/大尺寸”状态下进行）。

这一步的连线也可以在第一步，用WORD的画直线完成，但远不如Mspaint灵活。
注意：这一步一定要仔细，多核对检查几遍，保证世系传承准确无误。如果有错，没关系，用橡皮檫檫除重画即可。

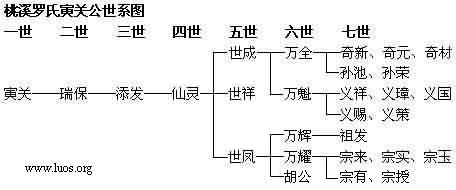

连线完的图片如下：

如果是用在一般场合，到此，一张JPG格式的世系图就完成了（优化后17.1k）。
如果要减小图片的个头和用于网络，最好还进行下一步。

四，制作GIF格式图片
工具：Photoshop

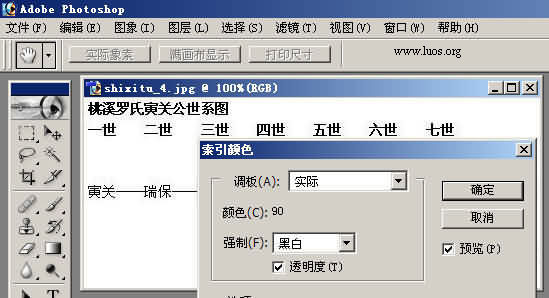

用Photoshop打开画好的JPG图片，放大视图，用“选择颜色范围”把斑点剪除，将图片另存为GIF格式，并颜色取强制黑白，背景透明（这时图片减肥很多）。

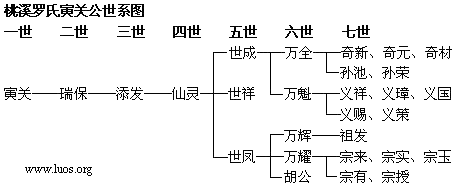

重新打开该GIF图片，再用“选择颜色范围”把空白剪除。现在的图片背景是透明的，用在网页上，不管背景是什么颜色，都能融合在一起。制作完成的GIF图片如下（6.09k）：

世系图的画法很多，“杀鸡杀鸭各有各的杀法”，根据自己的习惯和工具各有不同。以上是我多年来惯用的画法，并非对每个人都适合，但基本原理是一样的。具体要根据自己用得顺手的工具而定，而且相同的工具不同的人用法也不同。
